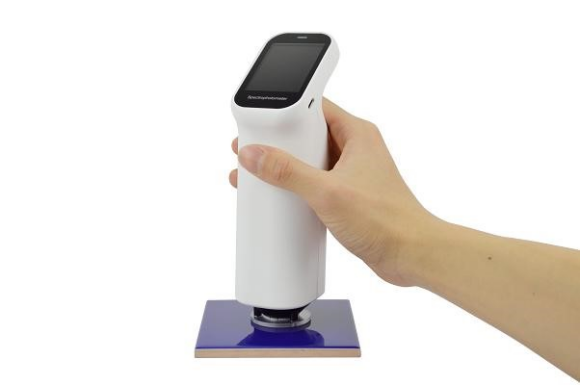

CHNSpec Spektralfotometer DS-400 Serie
Kerntechnologie

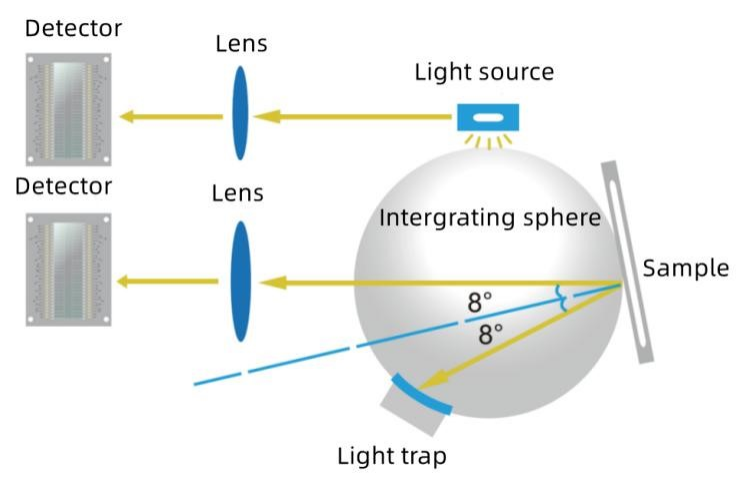

(1) Duales optisches Pfad-Design verbessert die Wiederholgenauigkeit dE*ab≤0,03
Das duale optische Pfad-Design überwacht die Energieschwankungen der Lichtquelle, während es das Mustersignal misst, reduziert Störungen während der Messung, erreicht eine höhere Messstabilität und verbessert den Wiederholungsindex des Instruments auf dE*ab ≤ 0,03. Die Messgeschwindigkeit, Genauigkeit und Stabilität des Instruments werden sichergestellt. Relevante Technologien sind durch chinesische und amerikanische Erfindungspatente geschützt.
(2) Innovative 5-Mikrometer-dicke nano integrierte Optik
Innovation ist die Seele von CHNspec. Nach fast 10 Jahren intensiver Forschung kann die Verwendung von nano integrierten optischen Geräten als spektroskopische Geräte spektroskopische Fähigkeiten auf Nano-Ebene mit nur 5 Mikrometer dicken optischen Geräten erreichen, was erneut die Richtung der Brancheninnovation vorgibt und die technische Leistung des Produkts deutlich verbessert. Relevante Technologien sind durch chinesische Erfindungspatente geschützt.
Relevante Technologien wurden in den bekannten chinesischen Fachzeitschriften für Optik veröffentlicht, wie etwa „Journal of Optics“ und
„Journal of Photonics“:
„Optimiertes Design eines spektroskopischen Kolorimeters basierend auf Echtzeit-Dual-Optik-Pfad-Korrektur“
„Design eines Farbmessinstruments SCE-Mess-Gloss-Korrekturmodell basierend auf D/8-Bedingungen“
Relevante Technologien sind durch chinesische Erfindungspatente geschützt:
Farbmessgerät und Implementierungsmethode zur Korrektur von optischen Trap-Fehlern basierend auf D/8-Bedingungen CN201310373360.1
Farbmessinstrument und Implementierungsmethode zur Korrektur optischer Trap-Fehler unter D/8-Bedingungen CN201310373360.1
Ein Kolorimeter, das lineares variables Filter zur Messung der Objektfarbe verwendet CN201310027285.3
Relevante Technologien sind durch Erfindungspatente in den USA geschützt:
SPEKTROFOTOMETRISCHER FARBMESSER BASIEREND AUF LED-LICHTQUELLE
UND VERFAHREN ZUR REALISIERUNG DESSEN US9243953B1
Relevante Technologien haben den dritten Preis des Wissenschafts- und Technologiefortschrittspreises der Provinz Zhejiang und den Auszeichnungspreis für exzellente Produkte der China Instrument and Meter Society gewonnen.
Produkteigenschaften
(1) Ultra-hohe Wiederholgenauigkeit: dE*ab ≤ 0,03
Die Wiederholgenauigkeit ist ein wichtiger Indikator, um die Genauigkeit eines Spektralphotometers zu beschreiben. Das hervorragende photoelektrische Prüfsystem sorgt dafür, dass die Wiederholgenauigkeit und Präzision des DS-420 Spektralphotometers ein Niveau erreicht haben, das von ähnlichen Produkten nicht übertroffen wird.
Die Bewertung der Wiederholgenauigkeit des DS-420 Spektralphotometers erfolgt nach strengen Standards und zeigt ausgezeichnete Wiederholgenauigkeit und Präzision.
(2) Mehr als 30 Messparameter
RGB, Lab, Reflexion, LCh, Hunter Lab, CIE-Luv, XYZ, Yxy
Farbunterschied (ΔE*ab, ΔE*cmc, ΔE*94, ΔE*00)
Weißgrad (ASTM E313-00, ASTM E313-73, CIE/ISO, AATCC, Hunter, Taube Berger Stensby)
Gelbgrad (ASTM D1925, ASTM E313-00, ASTM E313-73)
Schwärze (My, dM), Lichtbeständigkeit, Farbton (ASTM E313-00)
Farbintensität CMYK (A, T, E, M), Milm, Munsell, Opazität, Farbstärke ...

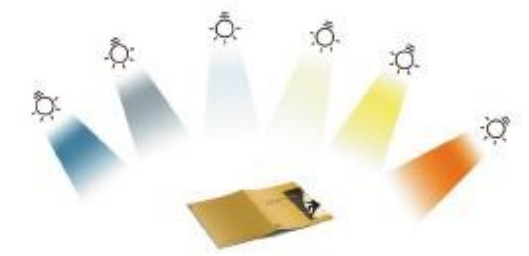

(3) Bewerte, ob die Farbe springt, indem fast 40 Bewertungslichtquellen bereitgestellt werden. A, B, C, D50, D55, D65 und andere fast 40 Arten von Bewertungslichtquellen könnten ausgewählt werden, was fast alle Farbmesstage und Lichttypen in der Branche abdeckt.
(4) Die Basis des Geräts wurde eingestellt und die Härte des Mo-Konsortiums betrug 9. Die langfristige Stabilität des Geräts war garantiert. Im Verg
leich zu den vorhandenen Produkten musste das DS-420 Farbunterschiedsinstrument bei der Nutzung nicht häufig von Hand nachjustiert werden.
Solange es auf der Basis platziert wurde, passte das Instrument automatisch seine Gesamtfunktion und Genauigkeit entsprechend seinem eigenen
Zustand und den Umweltfaktoren an, sodass sichergestellt war, dass das Instrument jederzeit stabil war und bereitstand. Bei den vorhandenen Prod
ukten musste das DS-420 bei der Nutzung nicht häufig manuell getestet werden. Solange es auf der Basis platziert wurde, stellte das Gerät automat
isch seine Gesamtfunktion und Genauigkeit entsprechend seinem eigenen Zustand und den Umweltfaktoren ein, sodass es jederzeit in einem stabilen
Zustand und einsatzbereit war.

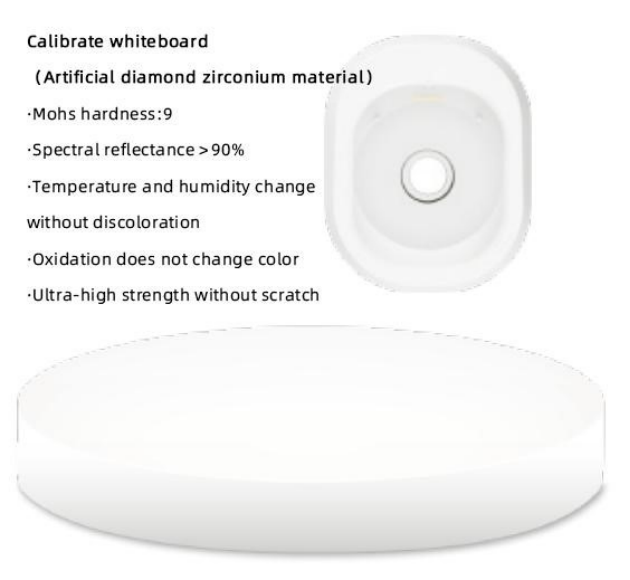

Das weiße Brett in der Basis war die Referenz für die Genauigkeit des Instruments. Durch langfristige Investitionen und Forschung hat das Instrument
Zirkonmaterial, bekannt als "künstlicher Diamant", als Kalibrierungsweißbrett integriert, mit einer Mohs-Härte von 9 auf der Oberfläche. Da das Mate
rial selbst so hart und stabil wie ein Diamant war, konnte es garantieren, dass die Oberfläche des Brettes nicht zerkratzt wird und sich die Farbe nicht
mit Temperatur- und Feuchtigkeitsschwankungen ändert. Im Vergleich zu ähnlichen Produkten im In- und Ausland wurden als Weißbrett für die Refe
renz oft gewöhnlicher Industrie-Porzellan und sogar Kunststoff verwendet. Auf diese Weise wurden die Stabilität und Langlebigkeit des Geräts weiter
verbessert und die Leistung des Geräts sichergestellt.

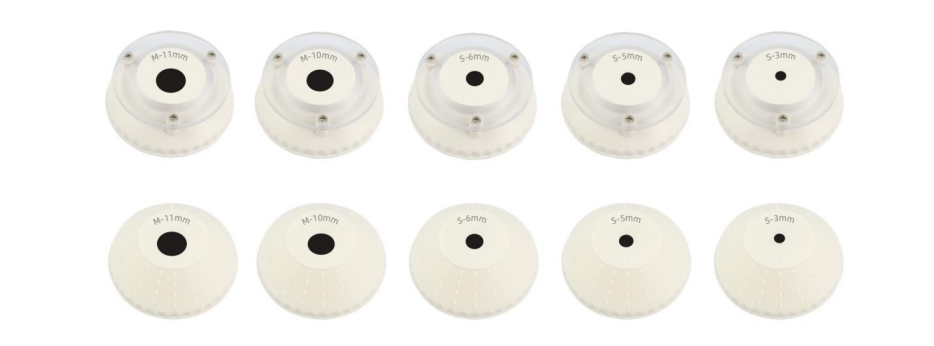

(5) Der DS-420 könnte 10 verschiedene Messgrößen bereitstellen.
Um es dem Kunden zu erleichtern, Proben unterschiedlicher Größe zu messen, könnte das Farbkonstrastgerät DS-420 10 verschiedene Größen unterstützen, die der Kunde verwenden kann: stabil: Φ11mm, Φ10mm, Φ6mm, Φ5mm, Φ3mm; geschickt: ▽11mm, ▽10mm, ▽6mm, ▽5mm, ▽3mm, die flexibel unter verschiedenen Nutzungs- und Testbedingungen eingesetzt werden können.

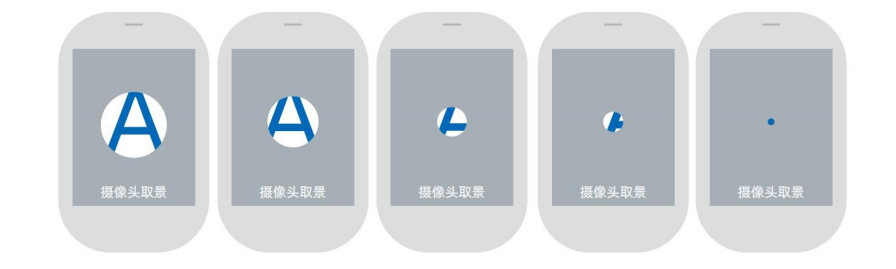

(6) In dem Raum befand sich eine hochauflösende Kamera, die den getesteten Bereich klar beobachten konnte. DS-420 konnte beim Messen das Bild des getesteten Bereichs durch die Kamera erhalten. Es konnte den Bereich, in dem die Probe getestet wurde, eindeutig lokalisieren, um zu vermeiden, dass der falsche Bereich getestet wird.

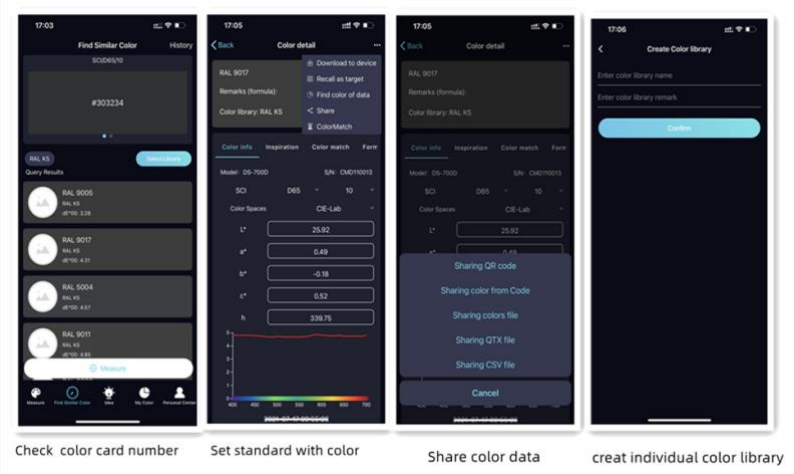

(7) Es unterstützte auch WeChat-Anwendungen, wie Android, Apple und Allzweck-Handy-Apps.
Das DS400 Farbdetektionsgerät konnte alle Arten von Handys über zahlreiche mobile Anwendungen verbinden.
Der Kunde musste die Farbmuster und Objekte nicht einsenden und konnte die Farbdaten ganz einfach über WeChat senden.
Der Benutzer konnte die ähnlichste Farbe aus mehreren Farbkarten-Sets finden.
Die Nutzer konnten eine persönliche Farbdatenbank erstellen und Informationen über Druckfarben, Lacke, Spinnfarben und andere Farben eingeben. Die Farbensammlung konnte in die Cloud hochgeladen werden, und viele Geräte konnten die Daten teilen, sodass die Farbverarbeitung viel einfacher wurde.
Unternehmen konnten ihre eigene Farbkarten-Informationsbibliothek und Farbformeln in der Cloud erstellen und verwalten und diese über einzigartige Einladungskarten mit ihren eigenen Nutzern teilen.

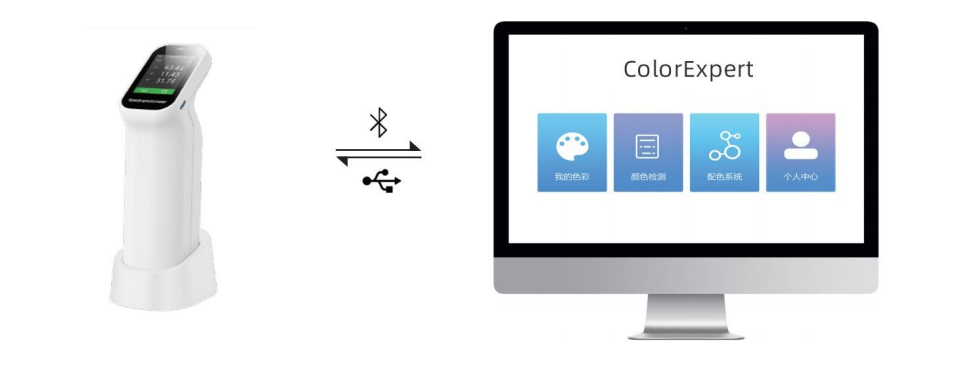

(8) Verwendung des leistungsstarken Farbmanagementsystems ColorExpert auf dem PC*
Das Windows-Farbmanagementsystem ColorExpert wurde an den DS400 angeschlossen.
Es war über Bluetooth oder USB mit dem DS400 verbunden.
ColorExpert war eine Farbmanagement-Software mit vier Funktionen: Meine Farbe, Farberkennung, Farbsystem und Persönliches Zentrum.
In der Funktion „Meine Farbe“ konnte der Benutzer die benötigte Farbbibliothek selbst sammeln oder erstellen, mit Hunderten von anderen Farben, die sie selbst geteilt hatten. Die PC-Software und die mobile App konnten dasselbe Konto verwenden, und die Daten der Farbbibliothek konnten dem Konto folgen, sodass die Informationen des Computers und des Mobilgeräts synchron sein konnten.
In der Funktion „Farberkennung“ konnte der Benutzer die Computersoftware verwenden, um ein lichtmessendes Gerät anzupassen, zu messen und einzurichten. Die Benutzer konnten die Farben in der Cloud-Datenbank als Beispiele verwenden, um den Farbunterschied zu testen, und das Farbunterschiedsbild, das Farbunterschiedsdiagramm, die Daten der Standardproben und den Testbericht der gewünschten Daten überprüfen.
Im Farbsystem könnte es den Nutzern einen bequemeren und effizienteren Farbabgleichprozess bieten. Nachdem die Farbe der Probe mit dem
Gerät gemessen wurde, berechnete das System die Formel im Formelsystem und passte die Farbe automatisch an, sodass schließlich eine genaue
Übereinstimmung erreicht wurde. Es eignet sich für die computergestützte automatische Farbanpassung in Farbe, Lack, Druck, Spinnerei und anderen
Bereichen.
Im „Persönlichen Bereich“ konnte der Nutzer seine persönlichen Daten bearbeiten, Informationen über die verbundenen Geräte suchen oder
löschen, die nachgelagerten Nutzer verwalten und die Farbpalette, die mit den nachgelagerten Nutzern geteilt wurde, verwalten.

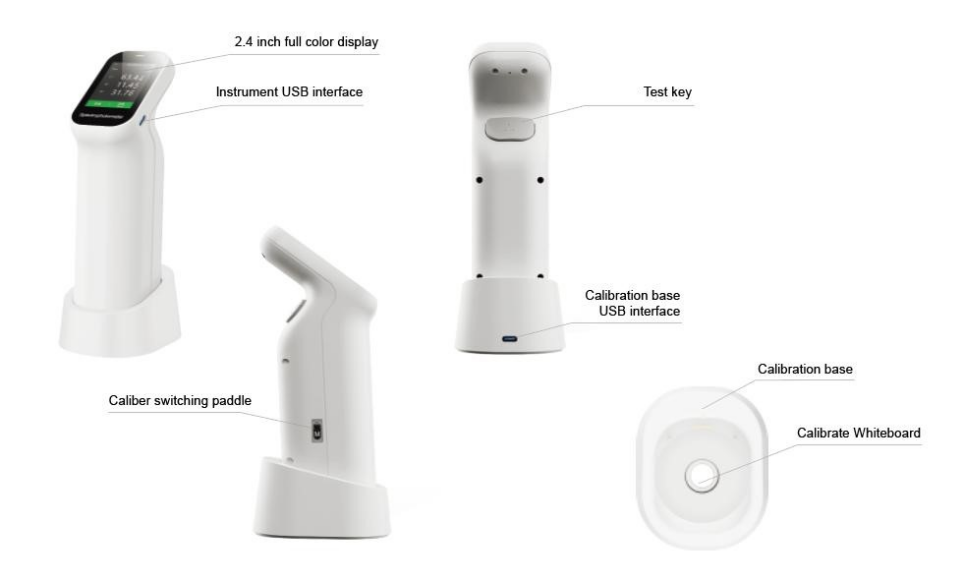

Einführung in die äußere Struktur
Modellfunktionsübersicht
| Modell | DS-400 | DS-410 | DS-420 |
| Messbedingungen | SCI+SCE | SCI+SCE | SCI+SCE |
| Wiederholbarkeit | ≤0.03 | ≤0.03 | ≤0.03 |
| Kaliber | Vier Arten | Sechs Arten | Zehn Arten |
| Mit UV-Lichtquelle | × | × | √ |
| Kamera | × | √ | √ |
| Mobile App | √ | √ | √ |
| PC-Software | √ | √ | √ |
Technische Daten
| Name | DS-400 | DS-410 | DS-420 |
| Geometrie* | D/8,SCI+SCE | ||
| Wiederholbarkeit** | dE*ab≤0.03 | ||
| Anzeigeauflösung | 0.01 | ||
| Messöffnung | 2 mit Platte und 2 ohne Platte: Φ11mm, Φ6mm ▽11mm, ▽6mm | 3 mit Platte und 3 ohne Platte: Φ11mm, Φ6mm, Φ3mm ▽11mm, ▽6mm, ▽3mm | 5 mit Platte und 5 ohne Platte: Φ11mm, Φ10mm, Φ6mm, Φ5mm, Φ3mm ▽11mm, ▽10mm, ▽6mm, ▽5mm, ▽3mm |
| Messindex | Reflexion, CIE-Lab, CIE-LCh, HunterLab, CIE-Luv, XYZ, Yxy, RGB, Farbunterschied (ΔE*ab, ΔE*cmc, ΔE*94, ΔE*00), WI (ASTM E313-00, ASTM E313-73, CIE, ISO 2470/R457, AATCC, Hunter, Taube-Berger-Stensby), YI (ASTM D1925, ASTM E313-00, ASTM E313-73), Schwarzgrad (My, dM), Farbbeständigkeit, Farbton (ASTM E313-00), Farbdichte, CMYK (A, T, E, M), Millim, Munsell, Opazität, Farbstärke | ||
| Beleuchtungen | A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,C WF,U30,U35,DLF,NBF,TL83,TL84,ID50,ID65,LED-B1,LED-B2,LED- B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1, LED-V2 | ||
| Lichtquelle | Vollspektrum ausgewogene LED-Lichtquelle | Vollspektrum ausgewogene LED-Lichtquelle UV | |
| Beobachterwinkel | 2°，10° | ||
| Kugelgröße | 40mm | ||
| Standards | CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7 | ||
| Spektroskopisches Verfahren | Nanometer integriertes Spektralgerät | ||
| Sensor | Silizium-Photodioden-Array doppelt 16 Gruppen | ||
| Wellenlängenintervall | 10nm | ||
| Wellenlängenbereich | 400-700nm (Benutzer können die Reflexion von 31 Wellenlängen ansehen) | ||
| Reflexionsbereich | 0-200% | ||
| Reflektivitätsauflösung | 0.01% | ||
| Messmethode | Einzelmessung, Durchschnittsmessung (2~99 Mal) | ||
| Messzeit | Etwa 1 Sekunde | ||
| Mess- und Beobachtungsmodus | Visuelle | Kamera | |
| Kalibrierung | Intelligente automatische Kalibrierung | ||
| Softwareunterstützung | Andriod,iOS,Windows,WeChat applet | ||
| Genauigkeit | Qualifizierte Messung | Metrologie Stufe I | |
| Schnittstelle | USB, Bluetooth | ||
| Bildschirm | Vollfarbbildschirm, 2,4 Zoll | ||
| Batteriekapazität | Wiederaufladbar, 8000 kontinuierliche Tests, 3,7V/3000mAh | ||
| Lebensdauer der Lichtquelle | 10 Jahre, 1 Million Tests | ||
| Sprache | Chinesisch und Englisch | ||
| Speicher | Gerät: 10.000 Datensätze; App: Massenspeicher | ||
*45-Grad-Kreisbeleuchtung/0-Grad-Empfangswinkel
**Wenn eine weiße Fliese 30 Mal im 5-Sekunden-Abstand mit MAV gemessen wird
