DS-820シリーズ 卓上型分光測色計

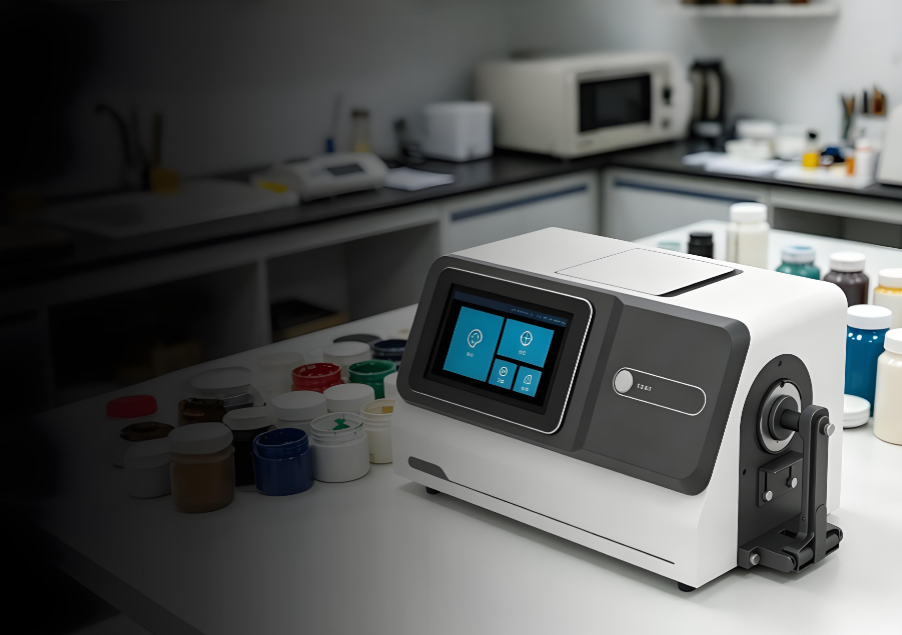

CHNSpec DS-820シリーズは、測定波長範囲360nm-780nmをカバーする高精度卓上型分光測色計であり、再現性ΔE*ab≤0.02、機間差ΔE*ab 0.25を実現し、安定して正確な測定を提供します。本器は7インチタッチパネル、口径自動認識、高精細カメラによる位置決め、ダンパー式測定ハンドルを装備し、操作が簡単で使いやすくなっています。大型サンプル、プラスチック、粉末、液体、糸、印刷物など多様な材質の測定が可能です。製品は多くの国際規格に準拠し、豊富な付属品と専門ソフトウェアを備えており、厳格な色品質検査や実験室分析のシーンに適しています。
- 超高精度：再現性ΔE*ab≤0.02、機間差ΔE*ab 0.25、安定性と精度を保証
- 測定効率：高速測定、口径自動認識、高精細位置決めカメラ搭載

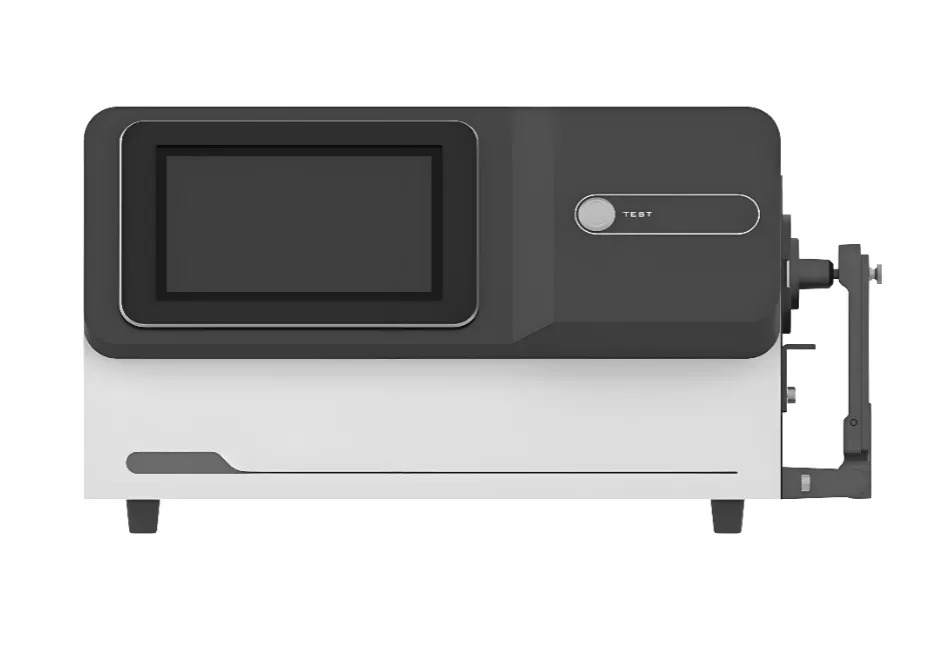

- 使いやすく省力：7インチタッチパネル、ダンパーハンドルにより初心者でも素早く習得可能
- 適応性が高い：大型サンプル／フィルム／液体／粉末など幅広く測定可能
性能パラメータ
| 製品型番 | DS-808 | DS-820 |
| 照明/受光システム | 反射：d/8（拡散照明、8°方向受光） | 反射：d/8（拡散照明、8°方向受光） |
| SCI（正反射光含む）/SCE（正反射光含まず）同時測定。適合規格：CIE NO.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724/1、ISO7724/1、DIN5033 Teil7、JIS Z8722 条件C、ASTM E1164 | SCI（正反射光含む）/SCE（正反射光含まず）同時測定。適合規格：CIE NO.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724/1、DIN5033 Teil7、JIS Z8722 条件C、ASTM E1164、ASTM-D1003-07 | |
| 透射：d/0（拡散照明、垂直方向受光） | ||
| センサー | シリコンフォトダイオードアレイ デュアル16組 | 高精度CMOSアレイセンサー |
| 分光方式 | ナノ集積型スペクトルデバイス | 凹面回折格子 |
| 積分球直径 | 152mm | |
| 測定波長範囲 | 400-700nm | 360nm-780nm |
| 測定波長間隔 | 10nm | |
| スペクトル分解能 | 10nm | |
| 反射率測定範囲 | 0-200%、分解能0.01% | |
| 照明光源 | 全帯域均衡LED光源+UV LED | パルスキセノンランプおよびLED |
| UV測定 | 包含 UV、400nmカット | 包含 UV、400nmカット、420nmカット、460nmカット |
| 測定時間 | 単一モード<2秒 | |
| 測定/照明口径 | 反射：XLAV Φ25.4mm/Φ30mm、LAVΦ15mm/Φ18mm、MAVΦ8mm/Φ11mm、SAVΦ3mm/Φ6mm、ユーザーカスタム口径可能、口径切替自動認識 | 反射：XLAV Φ25.4mm/Φ30mm、LAVΦ15mm/Φ18mm、MAV Φ8mm/Φ11mm、SAVΦ3mm/Φ6mm、ユーザーカスタム口径可能、口径切替自動認識 |
透射：Φ17mm/Φ25mm | ||
| 透射測定仕様 | 試料高さと厚さ：高さ制限なし、厚さ≤50mm（幅に制限あり） | |
| 長期再現性 | XLAV 色度値：標準偏差 ΔE*ab 0.03以内（20℃±10℃任意温度変化、24時間内に毎時1回白色校正板を測定） | XLAV 色度値：標準偏差 ΔE*ab 0.02以内（20℃±10℃任意温度変化、24時間内に毎時1回白色校正板を測定） |
| 再現性※ | ΔE*ab≤0.03（標準偏差）、分光反射/透過率≤0.1% | ΔE*ab≤0.02（標準偏差）、分光反射/透過率≤0.1% |
| 機間差※※ | XLAV ΔE*ab 0.4 | XLAV ΔE*ab 0.25 |
| 標準観測者 | 2°標準観測者および10°標準観測者 | |
| 観測光源 | A、B、C、D50、D55、D65、D75、F1、F2、F3、F4、F5、F6、F7、F8、F9、F10、F11、F12、CWF、U30、U35、DLF、NBF、TU83、TU84、ID50、ID65、LED-B1、LED-B2、LED-B3、LED-B4、LED-B5、LED-BH1、LED-RGB1、LED-V1、LED-V2 | |
| 言語 | 中国語簡体、英語 | |
| 表示内容 | スペクトルデータ、スペクトル図、色差データ、合格/不合格判断、シミュレーションカラー、色偏向 | スペクトルデータ、スペクトル図、色度データ、色差データ、合格/不合格判断、シミュレーションカラー、ヘイズ、液体色度、色偏向 |
| 色空間 | CIE LAB、CIE LUV、LCh、Hunter Lab、Yxy、XYZ、Museil、RGB、Byx | CIE LAB、CIE LUV、LCh、Hunter Lab、Yxy、XYZ、Museils-RGB、Byx |
| 色度指標 | WI（ASTM E313-20、ASTM E313-73、CIE、ISO2470/R457、AATCC、Hunter、Taube、Berger Stensby）、YI（ASTM D1925、ASTM E313-20、ASTM E313-73）、Tint（ASTM E313-20）、同色異譜指数Milm、染色堅牢度、変色堅牢度、ISO輝度、R457、A密度、T密度、M密度、隠蔽力、力価、強度、黒度（My、dM）、ITA*、HSB、HSL、LRV | WI（ASTM E313-20、ASTM E313-73、CIE、ISO2470/R457、AATCC、Hunter、Taube、Berger Stensby）、YI（ASTM D1925、ASTM E313-20、ASTM E313-73）、Tint（ASTM E313-20）、同色異譜指数Milm、染色堅牢度、ISO輝度、R457、A密度、T密度、M密度、隠蔽力、力価、強度、黒度（My、dM）、ITA*、HSB、HSL、LRV、APHA/Hazen/Pt-Co（プラチナコバルト指数）、Gardner（ガードナー指数）、Saybolt（セイボルト指数）、Astm color、ヘイズ全透過率、隠蔽力、力価、強度、黒度（My、dM） |
| 色差式 | ΔE*ab、ΔE*CH、ΔE*uv、ΔE*cmc、ΔE*94、ΔE*00、ΔEab（Hunter）、555色調分類 | |
| 保存容量 | 一万件データ | |
| 画面サイズ | 7インチ静電容量タッチパネル | |
| 電源 | 24V/2.5A | |
| 操作温湿度 | 5～40℃、相対湿度80％（35℃時）以下、結露なきこと | |
| 保存温湿度 | -20～45℃、相対湿度80％（35℃時）以下、結露なきこと | |
| 付属品 | 電源アダプター、データケーブル、USBメモリ（管理ソフト内蔵）、黒キャップ、白板、30mm口径板、18mm口径板、11mm口径板、6mm口径板、支持台、ダンパーハンドル | 電源アダプター、データケーブル、透過用治具、USBメモリ（管理ソフト内蔵）、黒キャップ、白板、30mm口径板、18mm口径板、11mm口径板、6mm口径板、支持台、セル、ダンパーハンドル |
| オプション付属品 | 垂直スタンド、空気圧式押し棒（制御回路含む）、小試料保持治具、繊維テストボックス、キャリーバッグ、欧州プラグ、米国プラグ | 垂直スタンド、空気圧式押し棒（制御回路含む）、小試料保持治具、反射セルホルダー、繊維テストボックス、フィルムクランプ、微量透過用治具、キャリーバッグ、欧州プラグ、米国プラグ |

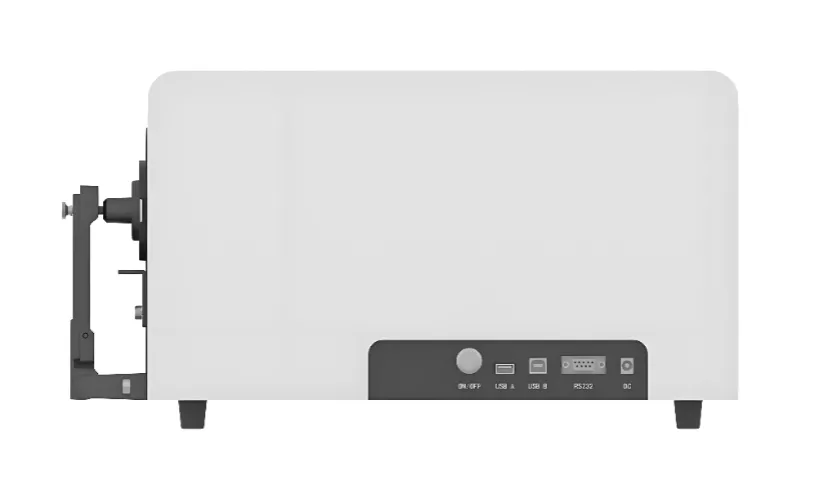

| インターフェース | RS-232、USB-A、USB-B | |
| その他 | 1、カメラによる撮影位置決め 2、側面測定、上向き測定、下向き測定（付属品使用）が可能 3、自動温湿度補償機能 | |
※機器校正後、5秒間隔で白色校正板を30回測定したXLAV口径での標準偏差
※※23℃において、BCRA Seriesシリーズ12色板をXLAV口径で測定した平均値
