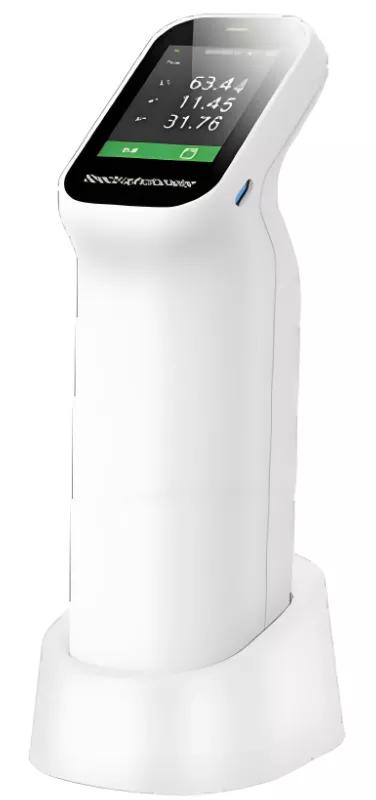

جهاز قياس اللون الطيفي CHNSpec سلسلة DS-400

التقنية الأساسية

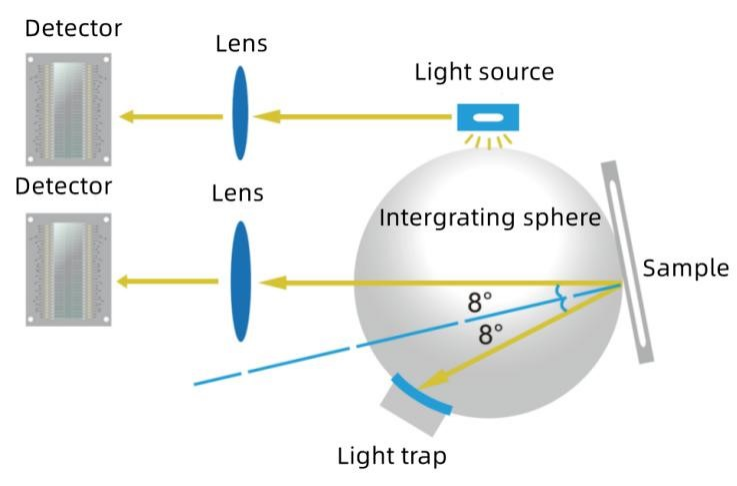

(1) تصميم المسار الضوئي المزدوج يحسن دقة التكرار dE*ab≤0.03

تصميم المسار الضوئي المزدوج يراقب تقلبات الطاقة لمصدر الضوء أثناء قياس إشارة العينة، مما يقلل التداخل أثناء القياس، ويحقق استقرارًا أعلى للقياس، ويحسن مؤشر تكرار القياس للجهاز إلى dE*ab≤0.03. كما يضمن سرعة ودقة واستقرار قياس الجهاز. التقنيات المتعلقة محمية ببراءات اختراع صينية وأمريكية.

(2) بصريات نانوية مبتكرة بسُمك 5 ميكرون

الابتكار هو روح CHNspec. بعد ما يقرب من 10 سنوات من البحث المخلص، استخدام الأجهزة البصرية النانوية المدمجة كأجهزة تحليل طيفي يمكن أن يحقق قدرات تحليل طيفي على مستوى النانو باستخدام أجهزة بصرية بسُمك 5 ميكرون فقط، مما يقود مرة أخرى اتجاه الابتكار الصناعي، ويحسن بشكل كبير الأداء الفني للمنتج. التقنيات ذات الصلة محمية ببراءات اختراع صينية.

• تم نشر التقنيات ذات الصلة في المجلات الأكاديمية الصينية المعروفة في مجال البصريات مثل "مجلة البصريات" و"مجلة الفوتونيات"

"تصميم محسن لجهاز قياس الألوان الطيفي استنادًا إلى تصحيح المسار البصري المزدوج في الوقت الفعلي"

"تصميم أداة قياس الألوان SCE ونموذج تصحيح اللمعان استنادًا إلى شروط D/8"

• التقنيات ذات الصلة محمية ببراءات اختراع صينية:

جهاز قياس الألوان وطريقة تنفيذه لتصحيح خطأ الفخ البصري استنادًا إلى شروط D/8 CN201310373360.1

جهاز قياس الألوان وطريقة تنفيذه لتصحيح أخطاء الفخ البصري تحت شروط D/8 CN201310373360.1

جهاز قياس ألوان يستخدم فلتر متغير خطيًا لقياس لون الجسم CN201310027285.3

• التقنيات ذات الصلة محمية بحقوق اختراع أمريكية:

كاشف اللون الطيفي القائم على مصدر ضوء LED والطريقة لتحقيقه US9243953B1

• قد فازت التقنيات ذات الصلة بالجائزة الثالثة لجائزة التقدم العلمي والتكنولوجي لمقاطعة تشجيانغ وجائزة المنتج الممتاز لجمعية الصين للأدوات والعدادات

خصائص المنتج

(1) دقة تكرار فائقة: dE*ab≤0.03

دقة التكرار هي مؤشر مهم لوصف دقة مقياس الطيف الضوئي. يضمن نظام الاختبار الكهروضوئي الممتاز أن تكون قدرة التكرار والدقة في مقياس الطيف الضوئي DS-420 قد وصلت إلى مستوى لا مثيل له مقارنة بالمنتجات المماثلة.

يعتمد تقييم التكرار لمقياس الطيف الضوئي DS-420 معايير صارمة، مما يبرز أداءً ممتازًا من حيث التكرار والدقة.

(2) أكثر من 30 معلمة للقياس

• RGB، Lab، الانعكاس، LCh، Hunter Lab، CIE-Luv، XYZ، Yxy

• فرق اللون (ΔE*ab, ΔE*cmc, ΔE*94, ΔE*00)

• البياض (ASTM E313-00، ASTM E313-73، CIE/ISO، AATCC، Hunter، Taube Berger، Stensby)

• الاصفرار (ASTM D1925، ASTM E313-00، ASTM E313-73)

• السواد (My، dM)، ثبات اللون، الظل (ASTM E313-00)

• كثافة اللون CMYK (A، T، E، M)، Milm، Munsell، العتمة، قوة اللون

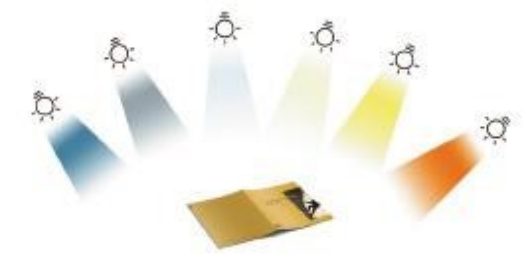

(3) تقييم ما إذا كان هناك قفزات في اللون، مع توفير حوالي 40 مصدر ضوئي للتقييم

يمكن اختيار مصادر ضوئية مثل A، B، C، D50، D55، D65 وغيرها من حوالي 40 نوعًا، لتغطية معظم مؤشرات قياس اللون وأنواع الضوء في الصناعة.

(4) تم ضبط قاعدة الجهاز وكانت صلابة اتحاد Mo تبلغ 9. تم ضمان الاستقرار طويل الأمد للجهاز. مقارنةً بالمنتجات الحالية، لم يكن هناك حاجة لضبط جهاز قياس فرق اللون DS-420 يدوياً بشكل متكرر عند استخدامه. ما أن يتم وضعه على القاعدة، يقوم الجهاز تلقائيًا بضبط الوظائف والدقة العامة للجهاز وفق حالته وعوامل البيئة المحيطة به، لضمان أن يكون الجهاز في حالة مستقرة وعلى أهبة الاستعداد في أي وقت. أما بالنسبة للمنتجات الحالية، فلم يكن هناك حاجة لاختبار DS-420 يدويًا بشكل متكرر عند استخدامه. بمجرد وضعه على القاعدة، يقوم الجهاز تلقائيًا بضبط وظائفه ودقته العامة حسب حالته وعوامل البيئة المحيطة به، مما يضمن أن يكون في حالة مستقرة وعلى أهبة الاستعداد في أي وقت.

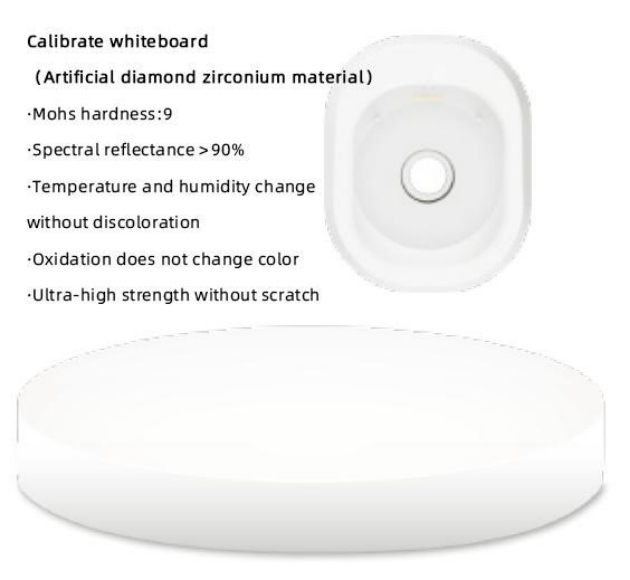

السبورة البيضاء في القاعدة كانت المرجع لدقة الجهاز. من خلال الاستثمار الطويل والبحث، دمج الجهاز مادة الزركونيوم المعروفة باسم "الماس الصناعي" كلوحة بيضاء للمعايرة، بصلابة سطحية على مقياس موس تصل إلى ٩. وبما أن المادة نفسها صلبة ومستقرة مثل الماس، فهي تضمن أن سطح اللوحة لن يتعرض للخدش، ولن يتغير لونه مع تغير الحرارة والرطوبة. مقارنةً بالمنتجات المماثلة داخل وخارج البلاد، كانت المواد الصناعية الشائعة مثل البورسلين وحتى البلاستيك تُستخدم كسبورة بيضاء للمرجعية. وبهذه الطريقة، تم تحسين استقرار ومتانة المعدات أكثر، وضُمنت أداء المعدات.

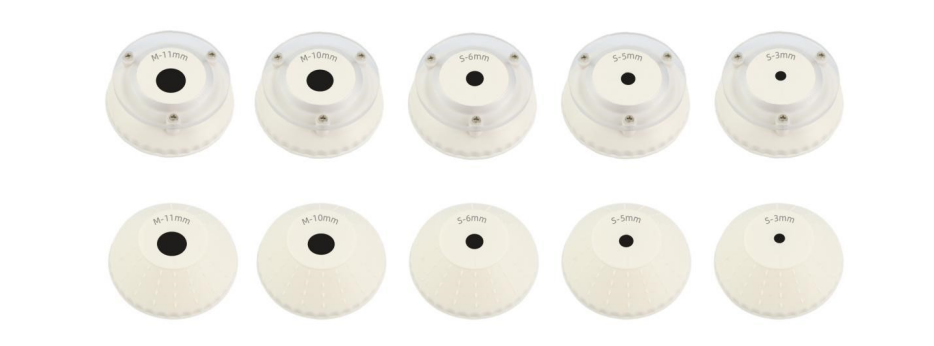

(5) يمكن لجهاز DS-420 توفير 10 أحجام مختلفة للقياس. لتسهيل قياس عينات بأحجام مختلفة على العملاء، يمكن لجهاز التباين اللوني DS-420 دعم 10 أحجام مختلفة للاستخدام: ثابت: Φ11مم، Φ10مم، Φ6مم، Φ5مم، Φ3مم، مرن: ▽11مم، ▽10مم، ▽6مم، ▽5مم، ▽3مم، والتي يمكن استخدامها بشكل مرن في ظروف مختلفة للاستخدام والاختبار.

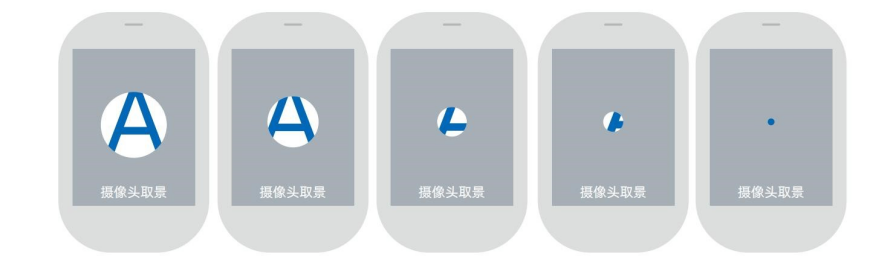

(6) كان هناك كاميرا عالية الدقة في الغرفة، يمكنها مراقبة المنطقة التي يتم اختبارها بوضوح. كان بإمكان جهاز DS-420 الحصول على صورة المنطقة المختبرة من خلال الكاميرا أثناء القياس. قد كان يستطيع تحديد مكان العينة المختبرة بدقة، لتفادي الكشف عن منطقة خاطئة.

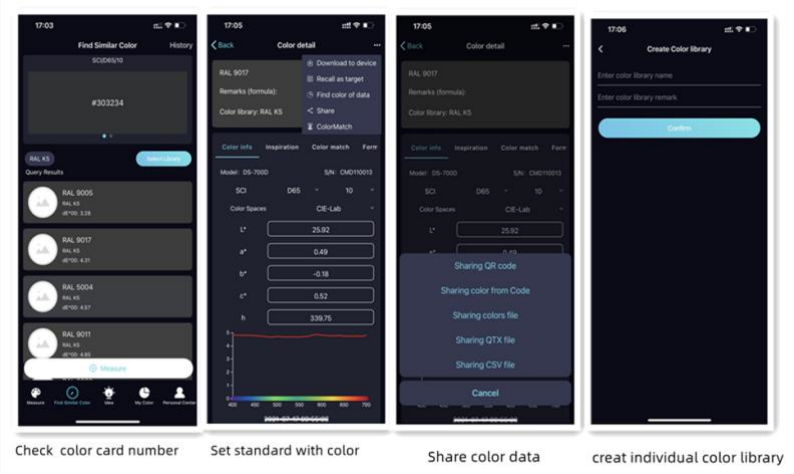

(7) كما أنه دعم تطبيقات WeChat، مثل Android و Apple وتطبيق الهاتف الشامل.

• جهاز كشف الألوان DS400 يمكنه الاتصال بجميع أنواع الهواتف المحمولة من خلال تطبيقات غنية على الهاتف.

• لم يكن على العميل إرسال عينة اللون أو الشيء، وكان بإمكانه بسهولة إرسال بيانات اللون عبر WeChat.

• يمكن للمستخدم العثور على اللون الأكثر تشابهاً بين عدة مجموعات من بطاقات الألوان.

• يمكن للمستخدمين إنشاء قاعدة بيانات ألوان

  شخصية وإدخال معلومات عن الطباعة والدهانات والغزل وألوان أخرى. يمكن تحميل مكتبة الألوان إلى السحابة، ومشاركة البيانات بين العديد من الأجهزة، مما يجعل معالجة الألوان أكثر سهولة.

• يمكن للمؤسسات إنشاء وإدارة مكتبة معلومات بطاقات الألوان الخاصة بها وصيغ الألوان في السحابة، ومشاركتها مع مستخدميها عبر بطاقات دعوة فريدة.

(8) استخدام نظام إدارة الألوان القوي ColorExpert على الكمبيوتر الشخصي*

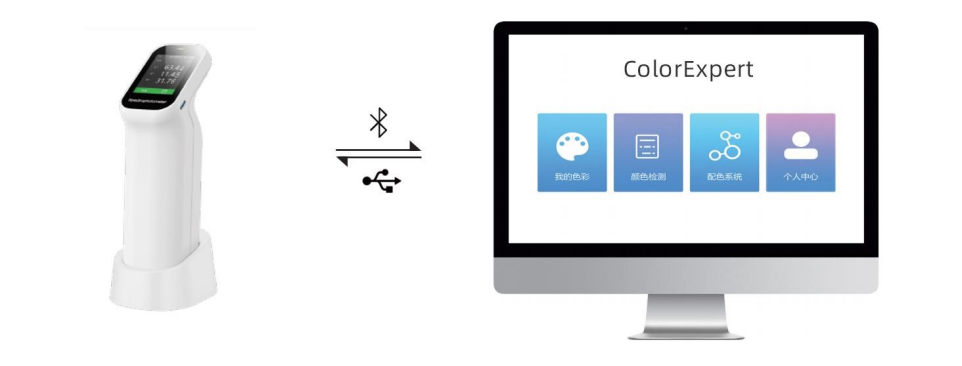

تم توصيل نظام إدارة ألوان Windows ColorExpert بجهاز DS400.

تم الاتصال بـ DS400 عبر البلوتوث أو USB.

كان ColorExpert برنامج إدارة ألوان بأربعة وظائف: لوني، واكتشاف الألوان، ونظام الألوان، والمركز الشخصي.

في وظيفة "لوني"، يمكن للمستخدم جمع أو بناء مكتبة الألوان التي يحتاجها بالمئات من الألوان الأخرى التي يشاركها بنفسه. يمكن لبرنامج الكمبيوتر وتطبيق الهاتف المحمول استخدام نفس الحساب، ويمكن لبيانات مكتبة الألوان أن تتبع الحساب، بحيث تكون معلومات الكمبيوتر والهاتف المحمول متزامنة.

في وظيفة "كشف اللون"، يمكن للمستخدم استخدام برنامج الكمبيوتر لضبط وقياس وإعداد جهاز كشف الضوء. يمكن للمستخدمين استخدام الألوان في بنك بيانات السحابة كعينات لاختبار فرق اللون، والتحقق من صورة فرق اللون، وصورة فرق اللون، وبيانات العينات القياسية، وتقرير الاختبار للبيانات التي يرغبون بها. ...

في نظام الألوان، يمكنه توفير عملية مطابقة ألوان أسهل وأكثر كفاءة للمستخدمين. بعد قياس لون العينة بالجهاز، يقوم النظام بحساب الصيغة في مركز الصيغ ويعدل اللون تلقائيًا، وفي النهاية يحصل على تطابق دقيق. كان مناسبًا للمطابقة التلقائية للألوان على الكمبيوتر في مجالات الطلاء، الدهانات، الطباعة، الغزل وغيرها.

في "المركز الشخصي"، يمكن للمستخدم تعديل معلوماته الشخصية، البحث عن معلومات الجهاز المتصل أو حذفها، إدارة المستخدمين التابعين له، وإدارة مكتبة الألوان المشتركة معهم.

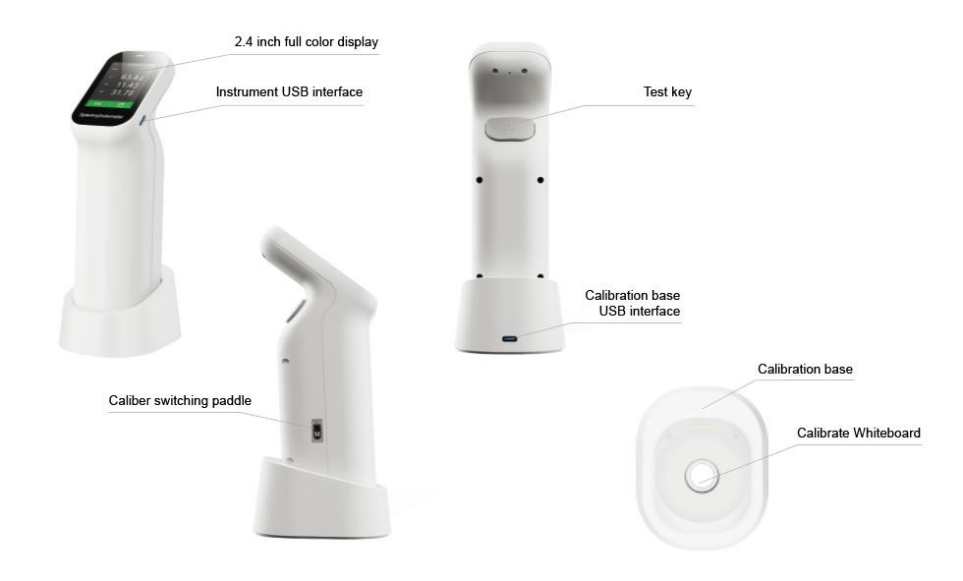

مقدمة عن الهيكل الخارجي

ملخص وظيفة النموذج

البيانات التقنية

*إضاءة دائرية بزاوية 45 درجة/استقبال بزاوية 0 درجة

**عند قياس بلاطة بيضاء 30 مرة بفاصل 5 ثوانٍ باستخدام MAV
