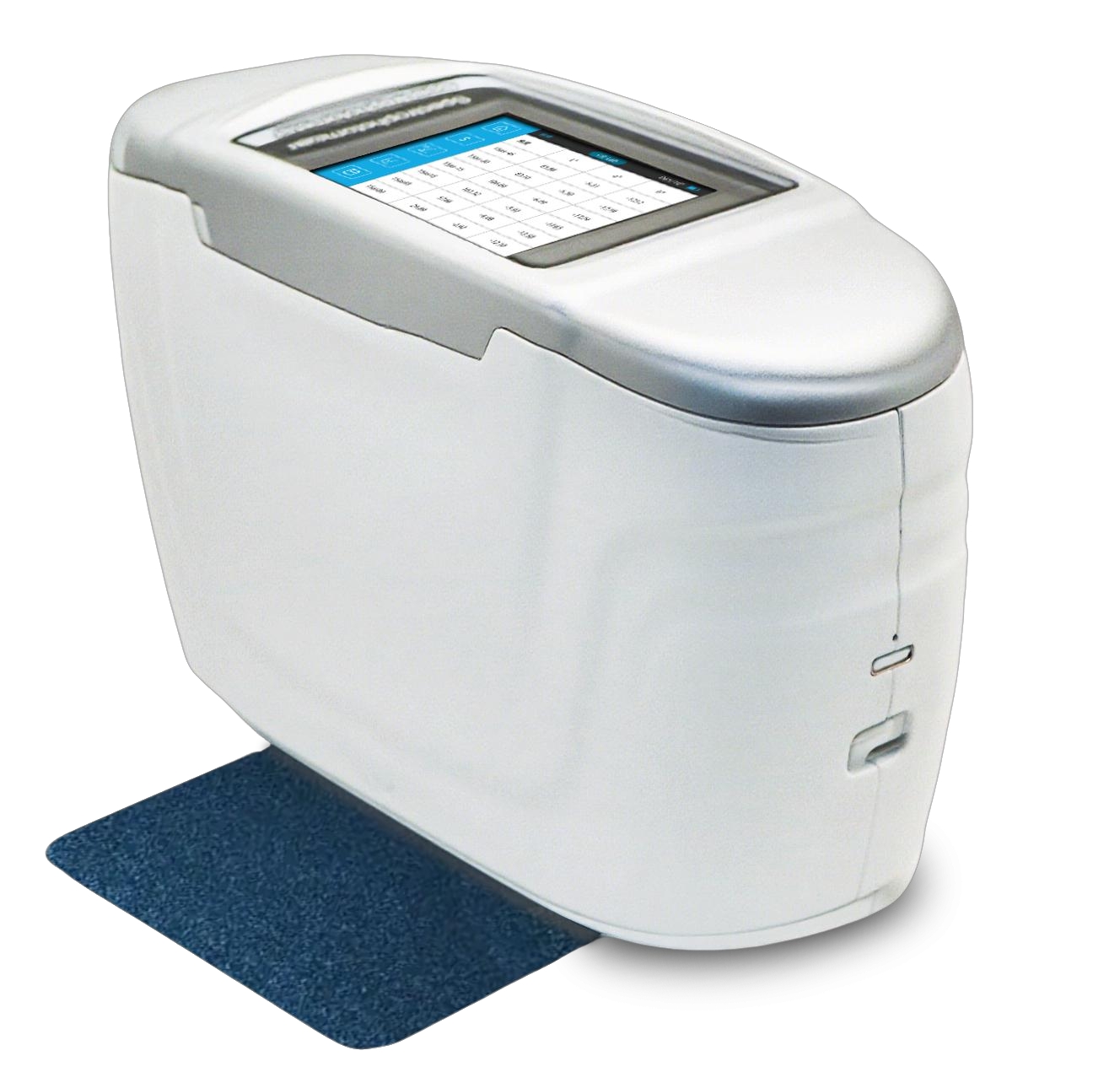

سلسلة MC12 جهاز قياس الألوان الطيفي المحمول متعدد الزوايا
ميزات المنتج
تغطية كاملة لجميع السيناريوهات: التقاط دقيق لخصائص التشطيب الخاصة بالسيارات والبلاستيك ومستحضرات التجميل وأكثر بحد أقصى 12 زاوية
نظام قياس بأربع معايير تأثير خاصة، لإنهاء عصر التقييمات الذاتية لجودة التأثير
عقد من ثورة الضوء 5 ملايين مرة لبناء معيار موثوقية صناعي
فارق بين الأجهزة ممتاز 0.18، "لغة بيانات موحدة" للإنتاج العالمي
كاميرا عالية الدقة مدمجة للمعاينة اللحظية، لتحديد موقع منطقة القياس بدقة
كشف الألوان بزاوية 3/6/12
المواصفات التقنية
| نموذج المنتج | MC03 | MC06 | MC12 |

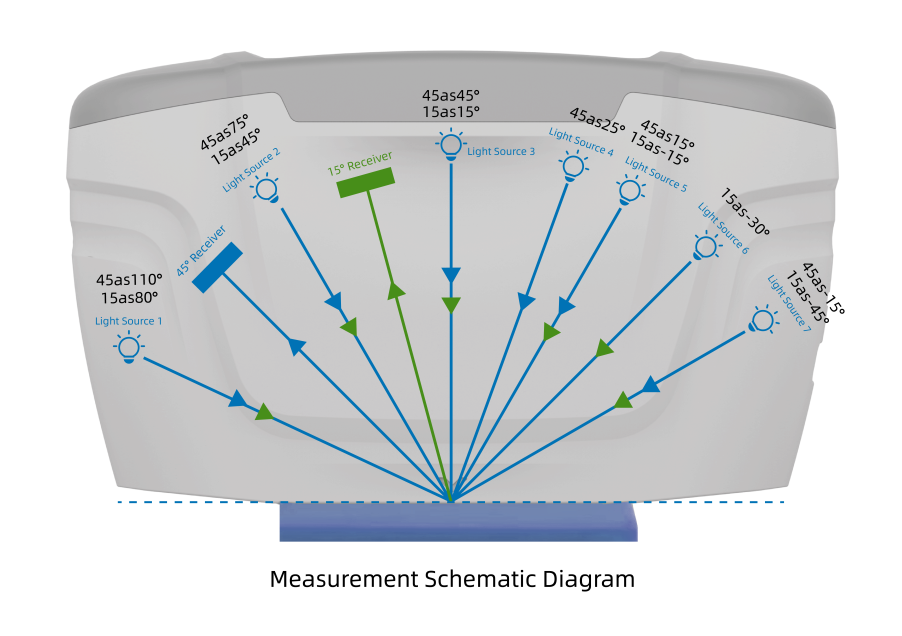

القياسات الهندسية | 3 زوايا قياس (3 مصادر ضوء، 1 مستقبل) | 6 زوايا قياس (6 مصادر ضوء، جهاز استقبال واحد) | 12 زاوية قياس (7 مصادر ضوء، 2 مستقبل) |
| زاوية قياس اللون | مستقبل 45°: 45as15°، 45as45°، 45as110° | جهاز استقبال 45°: 45as-15°، 45as15°، 45as25°، 45as45، 45as75°، 45as110° | مستقبل 45°: 45as-15°، 45as15°، 45as25°، 45as45°، 45as75°، 45as110° مستقبل 15°: 15as-45°، 15as-15°، 15as15°، 15as-30°، 15as45°، 15as80° |
| مصدر الضوء للإنارة | LED كامل الطيف مع تعزيز الضوء الأزرق | ||
| عمر مصدر الضوء للإنارة | 10 سنوات و5 ملايين قياس | ||
| المستشعر | مستشعر صورة CMOS بمصفوفة مزدوجة و256 بكسل | ||
| نطاق طول الموجة للقياس | 400nm-700nm | ||
| قطر القياس | إضاءة Φ24mm/عينات 9X12mm | ||
| مؤشرات اللون الأخرى | مؤشر الفليب، ومؤشر اختلاف اللون حسب الزاوية | ||
| وقت القياس* | حوالي 2.5 ثانية | حوالي 4.5 ثانية | حوالي 5 ثوانٍ |
| عمر البطارية | 5000 مرة | ||
| تكرار اللون | قيمة التدرج اللوني: 0.02 △E*ab (بعد معايرة الجهاز عند التسخين، تم قياس اللوحة البيضاء 30 مرة بفاصل 5 ثوانٍ للحصول على الانحراف المعياري) | ||
| إعادة إنتاج اللون | △E*<0.10، المتوسط على لوحة الألوان الرمادية BCRA، △E*<0.25، المتوسط على لوحة الألوان الملونة BCRA | ||
| لفروق بين الأجهزةl | 0.2ΔE*00 (متوسط قياس 12 لوحة لونية من سلسلة BCRA II) | 0.18△E*00 (متوسط قياس 12 لوحة لونية من سلسلة BCRA II) | |
| معلمات الأداء | / | الوميض، بريق الألوان، الحبيبية | |
| قياس الأداء | / | بيانات الوميض ببعد 6 زوايا وبريق الألوان: 15as-45°، 15as-30°، 15as-15°، 15as15°، 15as45°، 15as80°15d حبيبية الانتشار | |
تكرار الأداء | / | تكرارية الوميض قصيرة المدى: 0.12% (انحراف معياري لعشر مرات) (بعد تسخين المعرض ومعايرته، يتم قياس اللوحة الملونة 10 مرات بفاصل 10 ثوانٍ وأخذ المتوسط) تكرارية الحبيبية قصيرة المدى: 0.09% (انحراف معياري لعشر مرات) (بعد تسخين المعرض ومعايرته، يتم قياس اللوحة الملونة 10 مرات بفاصل 10 ثوانٍ وأخذ المتوسط) | |
| إعادة إنتاج الأداء | / | إعادة إنتاج الوميض: 1.9% (انحراف معياري لعشر مرات) (متوسط قياس 12 لوحة من سلسلة BCRA II) إعادة إنتاج الحبيبية: 1.4% (انحراف معياري لعشر مرات) (متوسط قياس 12 لوحة من سلسلة BCRA II) | |
| طريقة التحديد | معاينة كاميرا ملونة | ||
| الشاشة | شاشة TFT ملونة حقيقية 3.5 بوصة، شاشة لمس سعوية | ||
| تخزين البيانات | 10000 قطعة | ||
| مطابقة المعايير | ASTM D 2244,E 308,E 1164,E 2194,E2539,DIN 5033,5036,6174,6175-1,6175-2;IS07724,11664-4 ，SAE J 1545 | ||
| لخصائصl | نقدم قياس ألوان دقيق ومتناسق لجميع منتجات الألوان ذات تأثيرات خاصة مثل الألوان المعدنية، اللؤلؤية، وغيرها من التأثيرات المعقدة. | ||
| طريقة التحليل الطيفي | شبكة محززة مقعرة | ||
| فاصل طول الموجة | 10nm | ||
| نطاق القياس | 0~600% | ||
| عرض النطاق نصف | 10nm | ||
| فضاء اللون | CIE LAB,XYZ,Yxy,LCh,βxy.DIN Lab99,RGB,hunter Lab | ||
| صيغة اختلاف اللون | △E*ab, △E*94, △E*cmc(2:1), △E*cmc(1:1), △E*00, DIN△E99, △E DIN6175، عدة صيغ لفروق اللون في السيارات ألوان متطابقة مختلفة الطيف، △Eab(hunter), △E*ch, △E*uv | ||
| زاوية المراقب | 2°/10° | ||
| مصدر الضوء للمراقبة | A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84,ID50, ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-8 | ||
| العرض | رسم بياني/بيانات الطيف، قيمة لون العينة، فرق اللون/رسم بياني، نتيجة مقبولة/غير مقبولة، محاكاة اللون، انحراف اللون، قيمة تأثير العينة، فرق التأثير | ||
| طريقة الزناد | تنشيط بالضغط الحسي، تنشيط بزر، تنشيط بالبرنامج | ||
| طريقة القياس | قياس مرة واحدة، قياس متوسط، قياس مستمر | ||
| طريقة مراقبة القياس | كاميرا | ||
| الأبعاد | الطول 194مم × العرض 73مم × الارتفاع 118مم | ||
| الوزن | حوالي 850غ | ||
| واجهة الاتصال | يو إس بي، بلوتوث | ||
| للغة; | صيني (مبسط، تقليدي)، إنجليزي | ||
| نطاق درجة حرارة التشغيل | من 10℃ إلى 50℃، الرطوبة لا تزيد عن 85٪، بدون تكاثف | ||
| نطاق درجة حرارة التخزين | من -20℃ إلى 50℃، الرطوبة لا تزيد عن 85٪، بدون تكاثف | ||
| المعايرة | معلمات اللوح الأبيض مدمجة، لوح أبيض خارجي، أسطوانة سوداء، لوح ملون خارجي | ||
| فترة المعايرة | 4 ساعات، 8 ساعات، 24 ساعة، معايرة عند التشغيل | ||
| الملحقات القياسية | محول طاقة، كابل بيانات، دليل الاستخدام، برنامج إدارة الجودة (تحميل من الموقع)، صندوق معايرة، غطاء حماية، حزام يدوي | ||
| لملحقات الاختياريةl | طابعة صغيرة | ||
*وقت قياس اللون
**المواصفات الفنية للرجوع فقط، والمنتج الفعلي المبيع هو المرجع
